ラミネートブロック(積層骨試験材料)

ラミネートブロックとは、ヒトの骨構造を模擬的に再現するために、皮質骨シートと海綿骨ブロックを積層化させたものです。

  • 皮質骨シートは(皮質骨試験材料)はエポキシ樹脂とガラス短繊維との混合物を加圧成型したもので、ヒトの皮質骨の特性を再現しています。
  • 海綿骨ブロックは(海綿骨試験材料)ポリウレタンフォームを発泡整形したもので、ヒトの海綿骨の特性を再現しています。



ラミネートブロック:在庫限りの単品販売

ラミネートブロック(積層骨試験材料)の特徴

ラミネートブロックは、ヒト骨の力学的特性範囲を十分にカバーしており、主にヒト骨試験の代替材料として使用されます。材料特性が均一なため、医療機器、計測器、ボーンスクリュー、ボーンソーなどの比較テストによく用いられます。タテヨコサイズは12cm×17cm、厚さは4.1cmから4.2cmです。

皮質骨シートと海綿骨ブロックは0.64g/cc (40pcf)のポリウレタンフォームで接着されます。

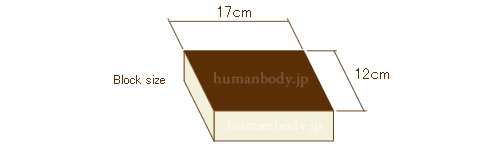

積層骨試験材料ラミネートブロックのサイズ

ラミネートブロックの種類

ラミネートブロックには「SRタイプ」と「CRタイプ」の2種類があります。

SRタイプは海綿骨のソリッド型ブロックと皮質骨シートを組み合わせたものです。ソリッド型ブロックは製品中の96.0%~99.9%に非常に細かな独立気泡を含んでいます。このタイプは、7種類の海綿骨ソリッド型ブロック(5~50pcf)と、2種類の皮質骨シート(1~2mm)のいずれかの組み合わせになります。

CRタイプは海綿骨のセル型ブロックと皮質骨シートを組み合わせたものです。セル型ブロックはソリッド型ブロックと同様に製品中の95%以上に独立気泡を含みますが、ソリッド型ブロックに比較すると気泡の直径は0.5mm~2mmと大きく、特性はヒト海綿骨またはキャダバーキャンセラに近似しています。このタイプは、4種類のセル型ブロック(7.5~20pcf)と2種類の皮質骨シート(1~2mm)のいずれかの組み合わせになります。

※皮質骨部の材料特性は「SRタイプ」と「CRタイプ」共通です。

皮質骨部: Typical Properties(一般特性)
質量 圧縮 長手引張 短手引張 伸縮率
強度 係数 強度 係数 強度 係数
pcf g/cc MPa GPa MPa GPa MPa GPa
102 1.64 157 16.7 106 16.0 93 10.0 0.80

材料特性データはASTM D-638、D-695 試験手法に基づく。

「SRタイプ」ラミネートブロック(積層骨試験材料)

SRタイプは、海綿骨のソリッド型ブロックと皮質骨シートを組み合わせたものです。

ソリッド型ブロックは製品中の96.0%~99.9%に非常に細かな独立気泡を含んでいます。このタイプは、7種類の海綿骨ソリッド型ブロック(5~50pcf)と、2種類の皮質骨シート(1~2mm)のいずれかの組み合わせになります。

SRタイプ 海綿骨部: Typical Properties(一般特性)
質量 圧縮強度 圧縮係数 引張強度 引張係数 せん断強度 せん断係数
pcf g/cc MPa MPa MPa MPa MPa MPa
5 * 0.08 0.60 16 1.0 32 0.59 7.1
10 * 0.16 2.2 58 2.1 86 1.6 19
15 * 0.24 4.9 123 3.7 173 2.8 33
20 * 0.32 8.4 210 5.6 284 4.3 49
30 * 0.48 18 445 12 592 7.6 87
40 * 0.64 31 759 19 1000 11 130
50 * 0.80 48 1148 27 1469 16 178

・熱膨張係数(CTE) = 6.3×10-5 K-1 (from -46 to +93°C)
・吸水範囲 0.301 ~ 0.0 kg/m2
・材料特性データはASTM D-1621、D-1623、C-273 の試験方法に準じて上昇させています。
・*) フォーム密度の段階的指定はASTM 標準規定F-1839-08 による。

SRタイプ: 皮質骨 1mm
品番 品名
SAW1522-23-07P6 ラミネートブロック SRタイプ(1mm・5pcf)6個セット
SAW1522-01-07P6 ラミネートブロック SRタイプ(1mm・10pcf)6個セット
SAW1522-02-07P6 ラミネートブロック SRタイプ(1mm・15pcf)6個セット
SAW1522-03-07P6 ラミネートブロック SRタイプ(1mm・20pcf)6個セット
SAW1522-04-07P6 ラミネートブロック SRタイプ(1mm・30pcf)6個セット
SAW1522-05-07P6 ラミネートブロック SRタイプ(1mm・40pcf)6個セット
SAW1522-27-07P6 ラミネートブロック SRタイプ(1mm・50pcf)6個セット
SRタイプ: 皮質骨 2mm
品番 品名
SAW1522-23-01P6 ラミネートブロック SRタイプ(2mm・5pcf)6個セット
SAW1522-01-01P6 ラミネートブロック SRタイプ(2mm・10pcf)6個セット
SAW1522-02-01P6 ラミネートブロック SRタイプ(2mm・15pcf)6個セット
SAW1522-03-01P6 ラミネートブロック SRタイプ(2mm・20pcf)6個セット
SAW1522-04-01P6 ラミネートブロック SRタイプ(2mm・30pcf)6個セット
SAW1522-05-01P6 ラミネートブロック SRタイプ(2mm・40pcf)6個セット
SAW1522-27-01P6 ラミネートブロック SRタイプ(2mm・50pcf)6個セット

「CRタイプ」ラミネートブロック(積層骨試験材料)

CRタイプは、海綿骨のセル型ブロックと皮質骨シートを組み合わせたものです。

セル型ブロックはソリッド型ブロックと同様に製品中の95%以上に独立気泡を含みますが、ソリッド型ブロックに比較すると気泡の直径は0.5mm~2mmと大きく、特性はヒト海綿骨またはキャダバーキャンセラに近似しています。このタイプは、4種類のセル型ブロック(7.5~20pcf)と2種類の皮質骨シート(1~2mm)のいずれかの組み合わせになります。

CRタイプ 海綿骨部: Typical Properties(一般特性)
質量 気泡サイズ 圧縮強度 圧縮係数
7.5 pcf 0.12 g/cc 0.5 - 2.5 mm 1.4 MPa 12.4 MPa
10 pcf 0.16 g/cc 0.5 - 2.0 mm 2.3 MPa 23.0 MPa
12.5 pcf 0.20 g/cc 0.5 - 1.5 mm 3.9 MPa 47.5 MPa
20 pcf *2 0.32 g/cc *2 0.5 - 1.0 mm 5.4 MPa 137.0 MPa

・材料特性データはASTM D-1621 の試験方法に準じて上昇させています。
・20 pcf *2) 20pcfタイプには寸法安定性にきわめて優れたEガラス繊維が含まれています。

CRタイプ: 皮質骨 1mm
品番 品名
SAW1522-09-07P6 ラミネートブロック CRタイプ(1mm・7.5pcf)6個セット
SAW1522-10-07P6 ラミネートブロック CRタイプ(1mm・10pcf)6個セット
SAW1522-11-07P6 ラミネートブロック CRタイプ(1mm・12.5pcf)6個セット
SAW1522-12-07P6 ラミネートブロック CRタイプ(1mm・20pcf)6個セット
CRタイプ: 皮質骨 2mm
品番 品名
SAW1522-09-01P6 ラミネートブロック CRタイプ(2mm・7.5pcf)6個セット
SAW1522-10-01P6 ラミネートブロック CRタイプ(2mm・10pcf)6個セット
SAW1522-11-01P6 ラミネートブロック CRタイプ(2mm・12.5pcf)6個セット
SAW1522-12-01P6 ラミネートブロック CRタイプ(2mm・20pcf)6個セット

ラミネートブロック:在庫限りの単品販売

以下の製品は在庫がございます。売り切れの場合はご容赦ください。

在庫品については通常、ご発注から3~5営業日でお届け予定となります。

品番 品名 販売価格(税抜) 在庫数
SAW1522-23-07P1 ラミネートブロック
SRタイプ(1mm・5pcf)1個
35,000 円 3
SAW1522-01-07P1 ラミネートブロック
SRタイプ(1mm・10pcf)1個
36,000 円 2
SAW1522-01-01P1 ラミネートブロック
SRタイプ(2mm・10pcf)1個
36,000 円 1
SAW1522-05-07P1 ラミネートブロック
SRタイプ(1mm・40pcf)1個
45,000 円 1
SAW1522-09-07P1 ラミネートブロック
CRタイプ(1mm・7.5pcf)1個
51,000 円 3
SAW1522-12-07P1 ラミネートブロック
CRタイプ(1mm・20pcf)1個
53,000 円 1
