皮質骨シートおよび皮質骨シリンダー(皮質骨試験材料)

皮質骨シートとは皮質骨の代替試験用に開発された材料骨です。今まで生体の骨では実現することが難しかった同一条件下における繰り返し試験が行えるようになります。

皮質骨シート及び皮質骨シリンダーのエポキシ樹脂にはショートグラスファイバー(ガラス短繊維)が充填されており、固定具や全関節置換術の構造試験において、皮質骨の代用として使用されます。

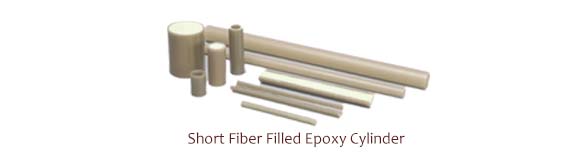

皮質骨シート・皮質骨シリンダー

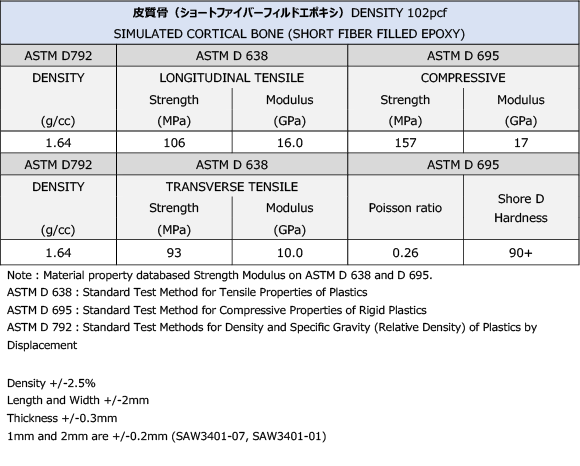

皮質骨シートおよび皮質骨シリンダーの材料特性

皮質骨シートはエポキシ樹脂を板状に加工したもので、皮質骨シリンダーはエポキシ樹脂を中空円筒状に加圧成型して作られます。材料特性は一貫して均一ですので、人体の皮質骨と同様の力学的特性が要求される試験、医療機器、計測器、ボーンスクリュー、ボーンソーなどの比較テスト材料に適しています。

※材料特性の詳細につきましては「材料特性」をご確認ください。

皮質骨シート一覧

皮質骨シート

詳細は各品名をクリックしてご確認ください。

シートサイズ: 13cm × 18cm
品番 品名
SAW3401-07 皮質骨シート(1mm)
SAW3401-01 皮質骨シート(2mm)
SAW3401-02 皮質骨シート(3mm)
SAW3401-03 皮質骨シート(4mm)
SAW3401-04 皮質骨シート(6mm)
SAW3401-05 皮質骨シート(8mm)
SAW3401-06 皮質骨シート(10mm)

皮質骨シリンダー一覧

皮質骨シリンダーの長さは、3タイプ(110~500mm)中空円筒の外径は7タイプ(10~74mm)が用意されています。また、ご希望に応じて、ソリッドリジッドポリウレタンフォームを充填することができます。

皮質骨シリンダー

詳細は各品名をクリックしてご確認ください。

長さ: 110mm
品番 品名
SAW3403-03 皮質骨シリンダー(110mm×74mm・3mm)
長さ: 150mm
品番 品名
SAW3403-17 皮質骨シリンダー(150mm×10mm・2mm)
SAW3403-24 皮質骨シリンダー(150mm×10mm・2.5mm)
長さ: 500mm
品番 品名
SAW3403-9 皮質骨シリンダー(500mm×27mm・2mm)
SAW3403-10 皮質骨シリンダー(500mm×27mm・7mm)
SAW3403-18 皮質骨シリンダー(500mm×30mm・2.5mm)
SAW3403-15 皮質骨シリンダー(500mm×30mm・4.3mm)
SAW3403-4 皮質骨シリンダー(500mm×35mm・2.5mm)
SAW3403-2 皮質骨シリンダー(500mm×35mm・4mm)
SAW3403-20 皮質骨シリンダー(500mm×35mm・11mm)
SAW3403-19 皮質骨シリンダー(500mm×40mm・2mm)
SAW3403-6 皮質骨シリンダー(500mm×40mm・3mm)
SAW3403-8 皮質骨シリンダー(500mm×40mm・5mm)
SAW3403-7 皮質骨シリンダー(500mm×40mm・6mm)
